Matériaux disponibles : NBR, EPDM, silicone, FKM, FFKM
Plage de température : -60 °C à +320 °C (selon le matériau)
Dureté : 20–90 Shore A
Normes disponibles : AS568, ISO 3601, JIS B 2401, dimensions personnalisées
Certifications :
Couleurs:
Emballage: En vrac, en sachets individuels ou de marque OEM

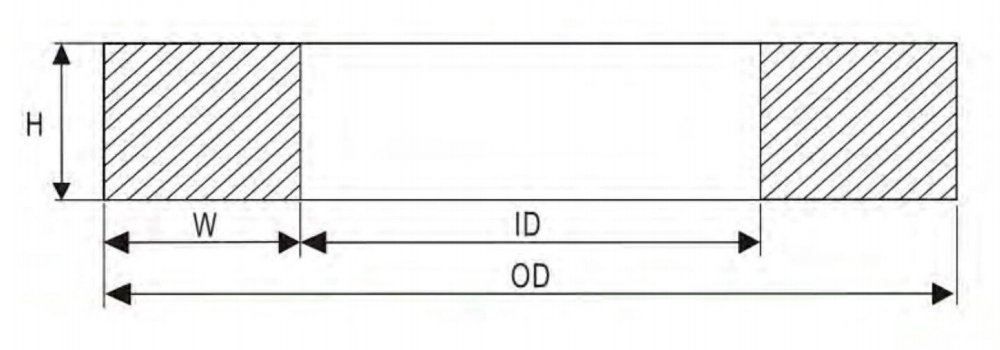

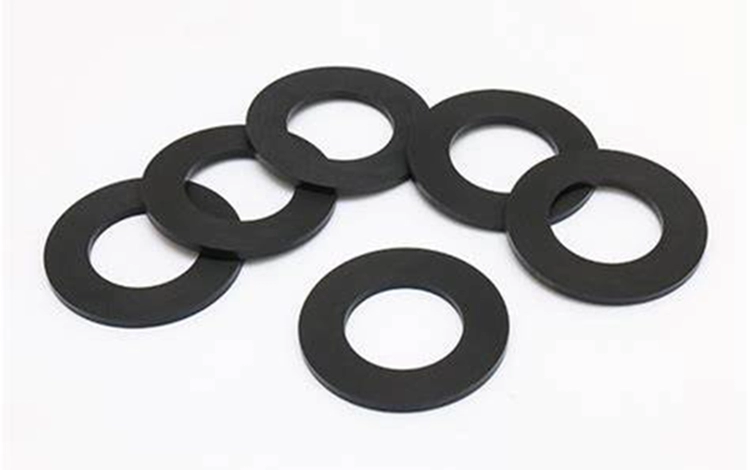

Le joint plat en caoutchouc possède des propriétés de résistance à l'huile, aux acides et aux alcalis, au froid et à la chaleur, au vieillissement, etc. Il peut être découpé directement en diverses formes de joints d'étanchéité et est largement utilisé dans les secteurs médical, électronique, chimique, antistatique, ignifuge, alimentaire et autres.
Aflas ou Kalrez (FFKM)
Caoutchouc acrylique (ACM)
Éthylène-propylène (EPR, EPDM)
Fluorocarbone (FKM/FPM)
Fluorosilicone (FVMQ)
Nitrile hydrogéné (HNBR)
Caoutchouc néoprène (CR)
Caoutchouc nitrile (Buna-N/NBR)
Polyuréthane (PU)
Caoutchouc silicone (VMQ)
Caoutchouc styrène-butadiène (SBR)
Polytétrafluoroéthylène (PTFE)
Joint torique
Bague à coupe carrée
Anneau quadruple
Anneau en D
Durable et résistant à l'usure
Étanchéité supérieure sous pression
Large compatibilité avec les fluides et les gaz
Tailles, matériaux et couleurs personnalisables
| Joint torique taille AS568A- | Coupe transversale W | Profondeur de la glande L | Presser | E(a) Jeu diamétral | Largeur de la rainure en G | Rayon de la rainure R | Max Eccen-tricité(b) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal | Réel | Réel | % | Pas de bague de secours (G) | Une bague de secours (G1) | Deux anneaux de secours (G2) | |||||
| 004 à 050 | 1/16 | ±0,003 | 0,050 à 0,052 | 0,015 à 0,023 | 22 à 32 ans | 0,002 à 0,005 | 0,093 à 0,098 | .138 à .143 | .205 à .210 | 0,005 à 0,015 | 0,002 |
| 102 à 178 | 3/32 | ±0,003 | 0,081 à 0,083 | 0,017 à 0,025 | 17 à 24 ans | 0,002 à 0,005 | .140 à .145 | .171 à .176 | .238 à .243 | 0,005 à 0,015 | 0,002 |
| 201 à 284 | 1/8 | ±0,004 | .111 à .113 | 0,022 à 0,032 | 16 à 23 ans | 0,003 à .006 | .187 à .192 | .208 à .213 | .275 à .280 | 0,010 à 0,025 | 0,003 |
| 309 à 395 | 3/16 | ±0,005 | .170 à .173 | 0,032 à 0,045 | 15 à 21 ans | 0,003 à .006 | .281 à .286 | .311 à .316 | .410 à .415 | 0,020 à 0,035 | .004 |
| 425 à 475 | 1/4 | ±0,006 | .226 à .229 | 0,040 à 0,055 | 15 à 20 | .004 à .007 | .375 à .380 | .408 à .413 | .538 à .543 | 0,020 à 0,035 | 0,005 |
